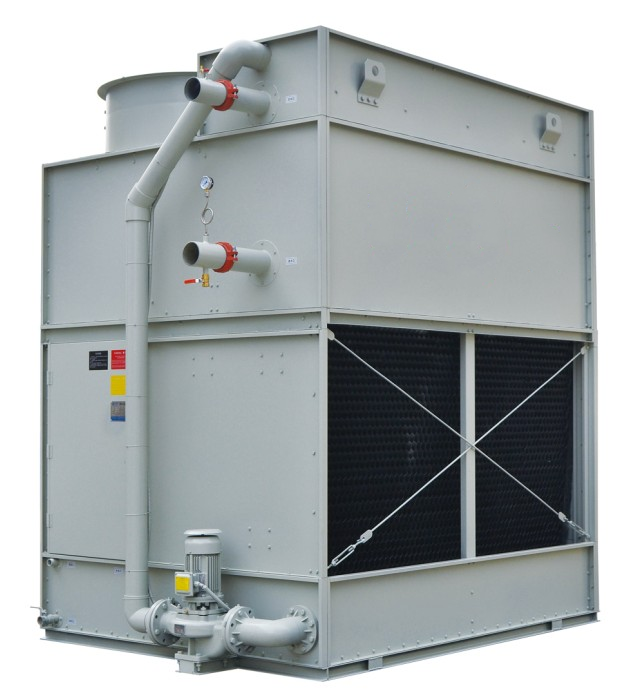

封閉式冷卻塔

   1、水源：工業循環冷卻水或自來水；          2、總循環量：≥100T/H，1套；

     3、運行方式：復合式方形逆流閉式運行；   4、進水水壓：（2.0～4.5）bar；

5、使用壓力：（0.1～0.6）Mpa               6、換熱盤管 承壓：1.2Mpa；

7、溫度要求：進水溫度37℃，出水溫度32℃，濕球溫度28℃；

8、占地尺寸：≤寬6.3m×深3.0m×高5.0m；  9、噪聲值：≤72dB；

10、飄水損失：≤0.001%；                      11、蒸發損失：≤0.8%。

 結構材料

1、塔體：鍍鎂鋁鋅板&=2.0mm材質；       2、塔體底座：熱浸鋅槽鋼；

3、換熱盤管：SUS304φ22mm*0.8mm不銹鋼管（盤管6°斜角設計）；

4、進出口法蘭： SUS304 (RF PN10)；     5、盤管架：熱浸鋅鋼；

6、連接管管卡：熱浸鋅鋼+橡膠；            7、進水口排氣閥：DN15 黃銅 寶塔型；

8、出水口排水閥：DN15 不銹鋼；            9、進水壓力表：不銹鋼指針型；

10、須有室外溫度低于零度時防凍措施，避免發生凍裂； 11、檢修梯：鍍鋁鋅+熱浸鋅鋼管材質；

12、連接螺栓、緊固件：達克羅 8.8級；    13、浮球閥：SUS304材質。

風機系統

1、風機類型：冷卻塔專用軸流式；      2、風機適用環境：戶外防腐型（防潮耐低溫）；

3、風機直徑：Φ2200 mm；               4、風機功率：5.5 kw；

5、風機風量：120000 m3/h；            6、傳動形式：直連；

7、風機葉型：高效機翼型；                8、葉片材質：鋁合金；

9、防護等級：IP55；                        10、絕緣等級：F；

11、風筒：熱浸鋅鋼；                       12、軸承：NSK 精密級；

13、送風機支架：熱浸鋅鋼；             14、送風機防護網：熱浸鋅鋼；

15、輪轂：鑄造碳鋼。

噴淋泵

1、噴淋泵數量：2（臺）；          2、結構形式：立式離心泵；

3、密封形式：機械密封；            4、額定功率：1.1kw；

5、流量：53 m3/h                       6、揚程：4 m；

7、防護等級：IP55；                   8、絕緣等級：F；

9、進風格柵：高效收水型-PVC；    10、收水器：P160-45 PVC；

11、外循環噴淋管：UPVC（化工防腐級）； 12、噴淋頭：ABS；

13、過濾網：折彎型過濾網 鍍鎂鋁鋅 &=2.0mm。

輔機系統

1、水箱：1m3，SUS304材質；   2、循環泵：流量100t/h，揚塵5m，功率2.2KW（1 用1 備用）；

3、輔機：止回閥、軟接頭、蝶閥、過濾器；

   電控系統：風機、噴淋泵、循環泵啟停控制、遠程操控及RS485通訊、進出水溫度傳感器、7寸觸摸屏控制、液位控制
